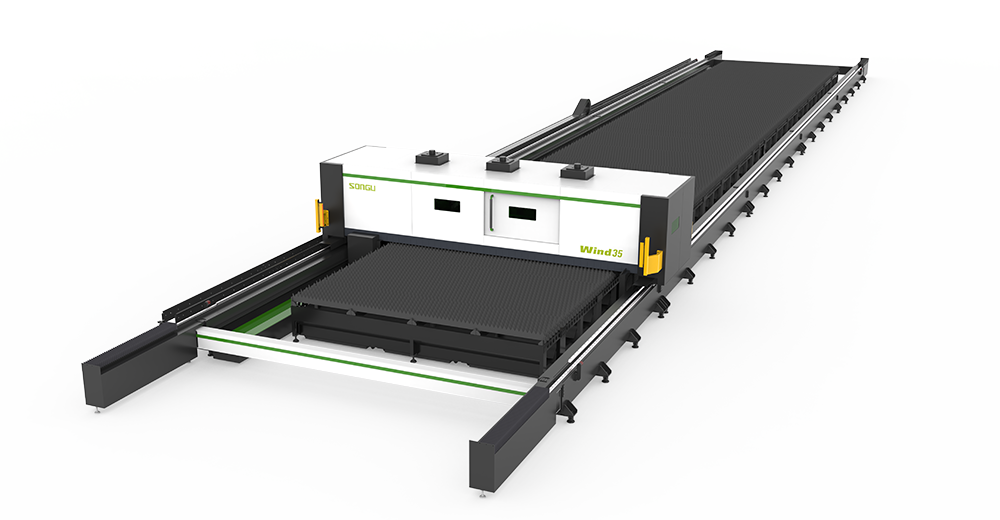

WIND系列線軌式超大幅面光纖激光切割機
激光功率
大族粵銘激光集團超大幅面光纖切割機系列采用新一代光纖激光器，電光轉換效率超過40%，激光能量吸收率更高，光斑大小可自動調整；BOCI切割頭非接觸式電容式傳感頭，可自動尋邊、自動調焦定位，防護功能強，適用于不平整工件的快速切割；切割區域分區除塵設計，大風量除塵過濾系統，吸力強勁，深層潔凈，切割區兩側配置吹吸式除塵裝置和煙塵凈化設備，徹底排煙，并配備阻燃結構，確保安全生產。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
切割區域分區除塵設計,大風量除塵過濾系統,吸力強勁,深層潔凈,切割區兩側配置吹吸式除塵裝置和煙塵凈化設備,徹底排煙,并配備阻燃結構,確保安全生產。
-
02
加工列表一次設定，可以完成不同板材、不同幅面、不同工件的加工，可開啟無人看護加工模式;
-
03
BOCI切割頭非接觸式電容式傳感頭，可自動尋邊、自動調焦定位,防護功能強,適用于不平整工件的快速切割;
-
04
冷拔擠壓式鋁制橫梁,重量輕,剛性好，精度高,動態特性好,結構穩定,不易變形；
-
05
柏楚控制系統，EtherCat 總線控制，運算速度高，響應速度快，擴展性能強；
-
06
零間隙地軌拼接式機身，兩側距離恒定不變，高速運行無抖動，床身二次退火消除內應力，長期運行不變形;
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | WIND30 | WIND35 | WIND46 |
|---|---|---|---|
| 激光功率(W) | 12000w-60000w | 12000w-60000w | 12000w-30000w |
| 工作幅面 | 13000mm/18000mm/25000mm | 13000mm/18000mm/25000mm | 13000mm/18000mm/25000mm |
| 外形尺寸 | (17100/24140/31350)x5270x2000 | (17100/24140/31350)x5670x2000 | (17100/24140/31350)x6840x2000 |
| 定位精度（mm/m） | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重復定位精度（mm/m） | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度（m/min） | 100m/min | 100m/min | 100m/min |
| 最大定位加速度(G) | 0.8G | 0.6G | 0.6G |
| 整機重量（KG） | 8500kg | 8900kg | 13600kg |
| 最大承載量 | 1300kg | 1300kg | 1700kg/m |
