Tube系列全自動上料光纖激光切管機
激光功率（w）
3000-6000w

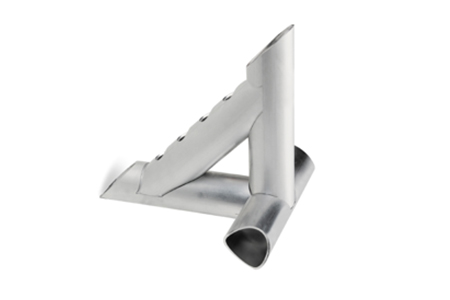

大族粵銘激光Tube系列全自動上料光纖激光切管機 ，配置氣動自定心卡盤，結構設計簡單穩定，可夾持矩形管、圓管等各種型材；在相貫線、打孔、尖角處理等方面具有獨特的功能及切割效果。經典應用-不銹鋼管激光切割、小管材激光切割、方管激光切割等。
- 產品優勢
- 視頻
- 詳細參數

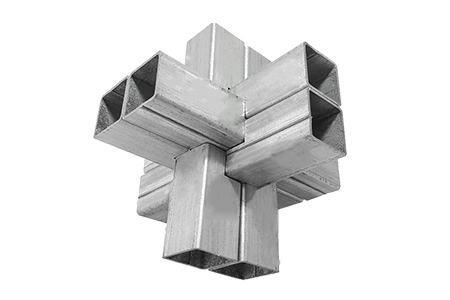

- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
龍門式橫梁結構，高動態性能，高剛性，切割精度高，穩定性好，空走速度 100m/min,加工加速度達1.2G;
-
02

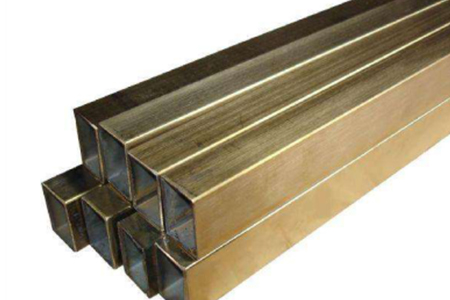

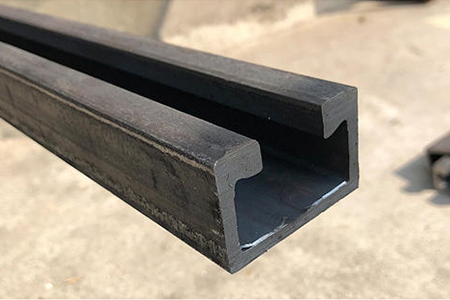

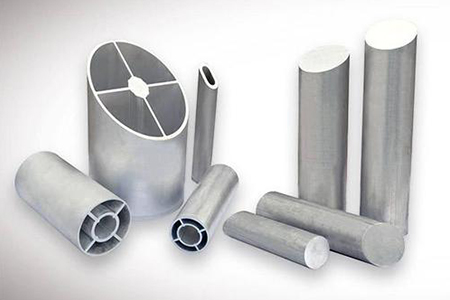

自定心卡盤，前卡避讓短尾料切割，前后卡盤智能銜接，最短尾料 50mm,提高管材利用率:多管材適用，適用于矩形管、圓管、腰圓管、多邊形管、工字鋼,角鋼和槽鋼等
-
03
全自動潤滑系統，定時自動供油，對機床的滑塊和傳動齒輪定量稀油潤滑，有效改善傳動件的運行狀態，減少維護，延長設備使用壽命；
-
04
模塊化設計，可選配不同的上下料方式，根據客戶實際生產需求及車間布局，自由組合擺放:吹吸結合，管材內部與切割區域采用負壓吸式除塵,除塵快速徹底,清潔生產
-
05
標配氣動漸變凹輪輔助支撐，避免被加工材料自重下垂,減小管材變形,提高切割精度
-
06
選配半自動上料系統，可預先在上料機上排布多支管材，在自動切割狀態下，設備會自動分揀進料完成切割;選配全自動上料系統，可整捆上料，放好后，設備自動分揀上料,全程無需人工干預
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Tube6512 | Tube7512 | Tube6524 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 工作幅面(mm) | Φ10≤圓管≤Φ120 □10≤方管≤□120 槽鋼≤8# 工字鋼≤8# | Φ10≤圓管≤Φ120 □10≤方管≤□120 槽鋼≤8# 工字鋼≤8# | Φ10≤圓管≤Φ240 □10≤方管≤□240 槽鋼≤20# 工字鋼≤20# |
| 外形尺寸(mm) | 10200×2350×2200mm | 11600×2350×2250mm | 12000*2200*2300mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 重復定位精度(mm) | ±0.03mm/m | ±0.03mm/m | 0.03 mm/m |
| 最大聯動速度(m/min) | 100m/min | 100m/min | 60m/min |
| 最大加速度(g) | 1.2g | 1.2G | 0.8G |
| 卡爪最大承重(KG) | 120kg | 120kg | 260kg |
| 整機重量(KG) | 3200kg | 3600kg | 3500kg |
| 上料長度(mm) | 4000-6000mm | 4000-7500mm | 5000-6000mm |
